Guida tecnica: Come eliminare le vibrazioni nelle valvole di ritegno a molla a Y

Introduzione alla dinamica della valvola di ritegno a molla Y



Nelle reti di tubazioni industriali che spaziano dal trattamento dell'acqua, alla lavorazione chimica, ai sistemi HVAC a molti piani e all'idraulica marina, le valvole di ritegno svolgono un ruolo fondamentale nel prevenire il flusso inverso e proteggere le pompe dei liquidi. Tra le configurazioni di non ritorno, la valvola di ritegno a molla Y, spesso designata come valvola di ritegno caricata a molla in linea, è ampiamente specificata grazie al suo ingombro compatto e alle caratteristiche di bassa caduta di pressione.

Tuttavia, il personale operativo spesso riscontra vibrazioni, chiacchiere o colpi meccanici eccessivi all'interno del gruppo valvola. La vibrazione non è semplicemente un disturbo acustico transitorio; le vibrazioni prolungate ad alta frequenza provocano una rapida usura del disco interno della valvola, affaticamento della molla, vaiolatura della sede, allentamento del giunto ed eventuali guasti al sistema del fluido. Comprendere le cause fluidodinamiche della vibrazione della valvola di ritegno della molla a Y e implementare misure correttive progettate è fondamentale per ottimizzare i tempi di attività del sistema e la longevità dei componenti.





Cause principali delle vibrazioni nelle valvole di ritegno con molla a Y



Le vibrazioni all'interno di una valvola di ritegno assistita da molla derivano dall'instabilità del fluido, da errori di calcolo meccanici o da disallineamenti strutturali della tubazione.



1. Onde d'urto idrauliche e colpi d'ariete

La causa principale delle forti vibrazioni della valvola è il colpo d'ariete, che si verifica quando una colonna di fluido in movimento si ferma o cambia direzione bruscamente. Nei sistemi con elettrovalvole a chiusura rapida o arresti improvvisi della pompa, la colonna di liquido in rapida decelerazione genera un'onda d'urto di pressione di elevata ampiezza. Questa onda d'urto colpisce il disco molleggiato della valvola, facendolo sbattere violentemente contro l'anello della sede prima di rimbalzare, creando vibrazioni ad alto decibel attraverso il collettore del tubo adiacente.



2. Velocità di flusso insufficiente e sovradimensionamento della valvola

Un errore tecnico comune durante la progettazione del sistema è il sovradimensionamento della valvola di ritegno per adattarla ai diametri nominali dei tubi senza analizzare la velocità minima della linea. Le valvole di ritegno a molla Y richiedono una specifica pressione di apertura dinamica e una velocità continua del fluido per mantenere il disco interno completamente aperto contro la tensione della molla. Se la portata scende al di sotto della soglia richiesta, le forze del fluido diventano insufficienti per mantenere il sollevamento del disco, facendo sì che il disco oscilli continuamente tra le posizioni aperta e chiusa all'interno del flusso di flusso.



3. Separazione dello strato limite e turbolenza a monte

L'installazione di una valvola di ritegno con molla a Y immediatamente a valle di gomiti di tubi, riduttori o valvole di controllo introduce forti turbolenze e profili di velocità asimmetrici. I vortici turbolenti colpiscono il disco in modo diseguale, determinando uno spostamento eccentrico lungo la guida dello stelo della valvola. Questa forza idraulica irregolare crea vibrazioni laterali, accelerando l'usura della boccola di guida.



4. Degrado e vaiolatura dei componenti interni

Dopo migliaia di cicli operativi, la corrosione chimica o l'abrasione da particolato possono degradare i componenti interni. Una molla indebolita perde la pressione nominale di rottura prevista, mentre un anello di sede bucherellato non riesce a fornire una superficie di appoggio uniforme. Questi difetti microscopici impediscono un contatto stabile della guarnizione, consentendo il ritorno del fluido che innesca l'oscillazione del disco.



Soluzioni ingegneristiche per arrestare le vibrazioni della valvola di ritegno



L'eliminazione delle vibrazioni richiede aggiustamenti sistemici alla fluidodinamica, all'allineamento delle tubazioni e alle specifiche dei componenti.



Ottimizzazione delle lunghezze dei tubi diritti a monte

Per presentare un profilo di velocità uniforme e non turbolento al disco interno, le valvole di ritegno devono essere installate con tubazioni diritte adeguate. Gli standard delle tubazioni consigliano di mantenere un minimo di 5 diametri di tubo ($5D$) di tubo diritto e senza ostruzioni a monte dell'ingresso della valvola e almeno 2 diametri di tubo ($2D$) a valle. Questo percorso rettilineo sopprime la perdita di vortici e stabilizza le linee del fluido prima del contatto del disco.



Soppressione dei picchi idraulici e ammortizzatori

Nei sistemi soggetti a forti colpi d'ariete durante il ciclo rapido della pompa, l'integrazione di limitatori di sovratensione in linea, serbatoi di accumulo o valvole di controllo a chiusura lenta immediatamente a monte smorza le onde di pressione transitorie. L'assorbimento dei picchi di carico d'urto impedisce al momento del riflusso ad alta velocità di sbattere il disco caricato a molla contro la superficie della sede.



Correzione dell'allineamento dell'asse della pipeline

Il disallineamento della flangia o della filettatura induce stress meccanico sul corpo della valvola, distorcendo le tolleranze di lavorazione interne e impedendo il movimento assiale regolare dello stelo. L'utilizzo di strumenti di allineamento di precisione durante l'installazione garantisce che le bobine dei tubi di collegamento rimangano concentriche.

Quando si sostituiscono componenti di non ritorno usurati in spazi ristretti, è necessario integrare un sistema ad alta precisionevalvola di ritegno tipo wafer ssfornisce una soluzione ultracompatta e a bassa vibrazione progettata per collettori industriali ad alta velocità.



Integrazione dei componenti del sistema: selezione delle giuste configurazioni della valvola



Per garantire operazioni senza vibrazioni è essenziale abbinare design specifici delle valvole di ritegno ai profili di pressione del sistema, alla viscosità del fluido e alle limitazioni spaziali.

Per applicazioni industriali che richiedono una bassa pressione di cracking combinata con una capacità di flusso a passaggio totale, installando un robustovalvola di ritegno a battente in acciaio inoxriduce al minimo la resistenza del fluido interno prevenendo lo sbattimento attraverso la geometria del perno della cerniera per carichi pesanti.

Nelle linee di liquidi ad alta pressione in cui l'espansione termica e gli sbalzi di pressione improvvisi sono frequenti, l'utilizzo di una valvola di ritegno a molla in acciaio inossidabile microfuso dotata di una molla in lega calibrata resistente alla corrosione mantiene un carico costante del disco in ampi intervalli di temperature.

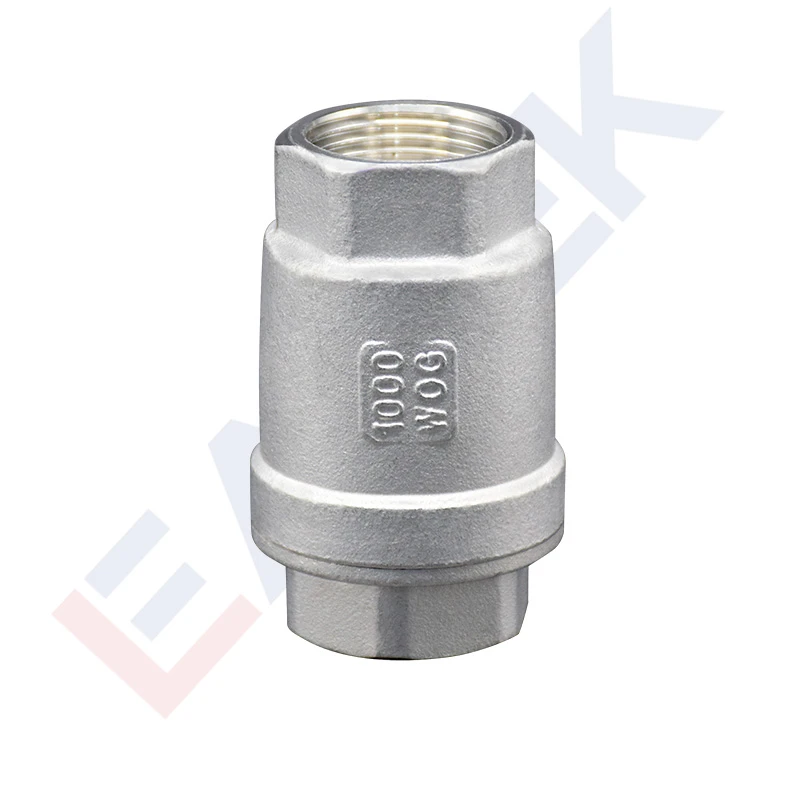

Per linee municipali o di processo che utilizzano connessioni filettate standardizzate, specificando una lavorazione di precisionevalvola di ritegno della filettaturacon filettature NPT o BSP garantisce una sede a tenuta di bolle e prestazioni prive di vibrazioni in cicli di lavoro continui.





Precisione della produzione e standard di controllo della qualità



La stabilità operativa di una valvola di ritegno a molla Y dipende in larga misura dalla precisione dei suoi componenti interni.

Fusione di precisione: La fusione a cera persa avanzata garantisce strutture metallurgiche dense esenti da soffiature, inclusioni di sabbia o variazioni di spessore delle pareti. Le cavità interne lisce del corpo riducono l'attrito del flusso e i coefficienti di resistenza (fattori $K$).

Lavorazione CNC multiasse: Le sedi delle valvole, le facce dei dischi e le guide degli steli sono lavorate su centri CNC multiasse con tolleranze di micro-pollici. Il mantenimento di una levigatezza superficiale superiore ($Ra \le 0,4\ \mu\text{m}$) garantisce un allineamento preciso e una chiusura senza perdite.

Calibrazione della forza della molla: Le molle sono avvolte con precisione in acciaio inossidabile 304/316 o leghe speciali, sottoposte a rigidi test di fatica per mantenere una forza di compressione uniforme per milioni di cicli.



Conclusione: garantire la stabilità della valvola a lungo termine



La vibrazione in una valvola di ritegno con molla a Y indica instabilità del fluido, dimensionamento errato o disallineamento meccanico. Garantendo adeguati percorsi rettilinei dei tubi, smorzando i picchi di pressione e selezionando valvole in acciaio inossidabile lavorate con precisione e costruite secondo rigorose tolleranze di produzione, gli ingegneri dell'impianto possono eliminare le vibrazioni delle valvole, ottimizzare l'efficienza del flusso e prolungare la durata delle apparecchiature.
